Технический лист № 4.1
Редакция 08.2021 г.

Водосточная система Döcke LUX

Водосточная система Döcke LUX – это сборная конструкция, предназначенная для отведения воды с крыши здания. Водосточные изделия системы Döcke LUX изготовлены способом коэкструзии и литья под давлением из поливинилхлорида и/или сополимеров винилхлорида с различными добавками. Водосточная система Döcke LUX обладает большой пропускной способностью. Выпускается в трёх цветовых решениях: пломбир (аналог RAL 9003), шоколад (аналог RAL 8019), графит (аналог RAL 7024)

  • Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
  • Хранение осуществляется только в фирменной упаковке производителя.
  • Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
  • Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35°С до +50°С и относительной влажности воздуха 50-60%.
  • При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м.
  • Категорически запрещается хранить изделия:
    • без упаковки производителя;
    • под прямыми солнечными лучами;
    • вблизи отопительных приборов (на расстоянии менее 1,5 м).
Водосточная система Döcke LUX
Расположение трубы относительно желоба Без уклона (от 0 до 3 мм на м.п.) Уклон 4 мм на м.п.
л/с м.кв л/с м.кв.
В начале/конце 1,77 80,45 2,06 93,6
В центре 3,54 160,9 4,12 187,2
№ п/п Наименование показателей, ед. измерения Внешний вид Назначение и геометрические параметры Вес штуки, кг Кол-во в упаковке, шт Вес упаковки брутто, кг Внешние размеры упаковки (ДхШхВ), мм Тип упаковки
1 Труба водосточная 3 м Труба водосточная Отвод воды из водосбора в водослив.

Длина – 3 м, 1 м;
Диаметр – 100 мм.
3,1 5 15,7 3002х300х174 Полиэтилен
2 Труба водосточная 1 м 1,03 5 5,4 1002х300х174

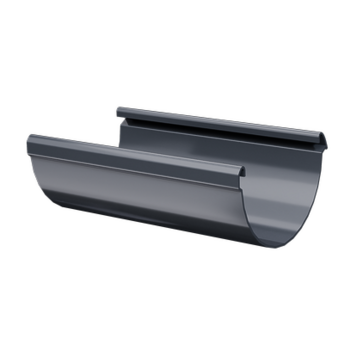

3 Желоб водосточный Желоб водосточный Сбор и отвод дождевой воды с поверхности крыши.

Длина – 3000 мм;
Диаметр – 140,5 мм.
2,2 5 11,1 3002х140х140 Полиэтилен
4 Соединитель желобов Соединитель желобов Последовательное соединение желобов в единую систему. 0,19 30 6 446х311х346 Гофрокартон
5 Угловой элемент 90° Угловой элемент 90° Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом 90° в целях изменения направления движения воды. 0,37 10 4,2 446х311х346 Гофрокартон
6 Угловой элемент 135° Угловой элемент 135° Устанавливается на внешних и на внутренних углах кровли и предназначен для соединения желобов под углом 135° в целях изменения направления движения воды. 0,38 10 4,2 446х311х346 Гофрокартон
7 Угол регулируемый 60° - 160° Угол регулируемый 60° - 160° Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом от 60° до 160° в целях изменения направления движения воды. 0,5 8 4,7 446х311х346 Гофрокартон

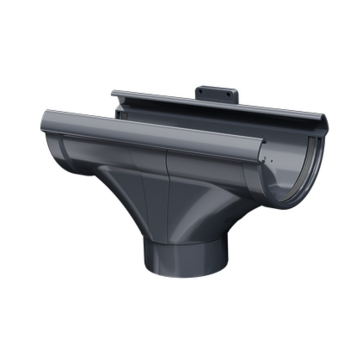

8 Воронка Воронка Соединение желоба и трубы в целях отвода воды на нижележащие уровни. 0,5 8 4,4 446х311х346 Гофрокартон

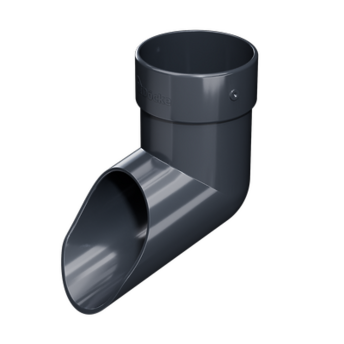

9 Наконечник Наконечник Отвод воды из водосточной трубы на землю. 0,35 12 4,6 446х311х346 Гофрокартон

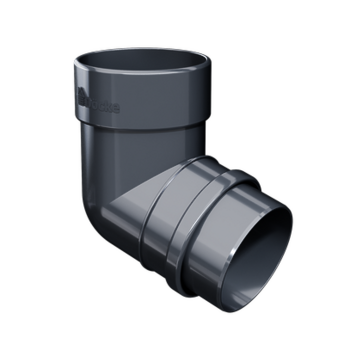

10 Колено 72° Колено 72° Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 72°. 0,37 12 4,8 446х311х346 Гофрокартон

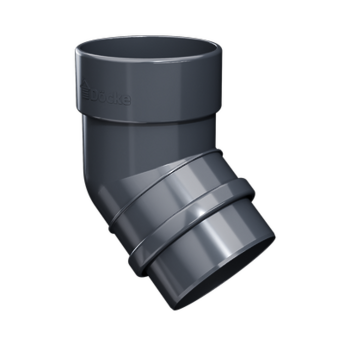

11 Колено 45° Колено 45° Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 45°. 0,32 14 4,9 446х311х346 Гофрокартон

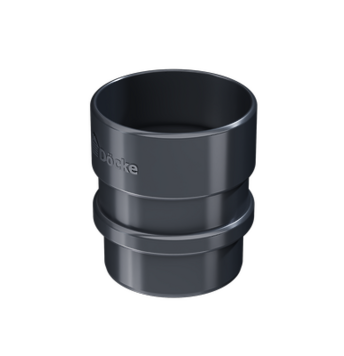

12 Муфта соединительная Муфта соединительная Соединение трубы с воронкой или двух труб. 0,2 33 7,1 446х311х346 Гофрокартон

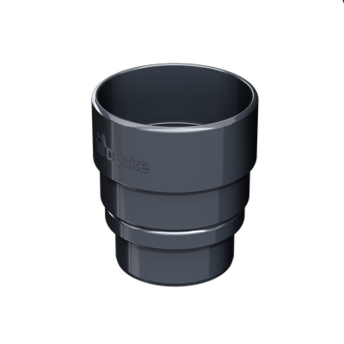

13 Муфта-переходник LUX/PREMIUM Муфта-переходник LUX/PREMIUM Совместное использование желобов системы LUX и труб системы PREMIUM. 0,18 55 10,6 446х311х346 Гофрокартон

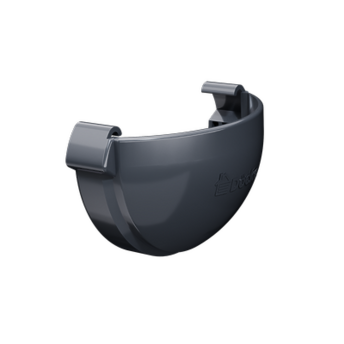

14 Заглушка желоба Заглушка желоба Устанавливается на торце желобов для обеспечения герметичности системы. 0,09 66 6,5 446х311х346 Гофрокартон
15 Тройник 45° Тройник 45° Соединение труб системы LUX под углом 45°. 0,56 6 3,8 446х311х346 Гофрокартон

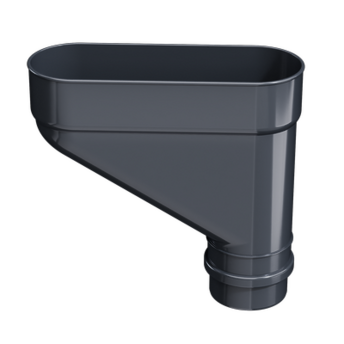

16 Коллектор Коллектор Соединение различных водосточных труб с диаметром до 100 мм включительно под произвольными углами. 0,61 6 4,1 446х311х346 Гофрокартон
17 Хомут универсальный Хомут универсальный Крепление элементов водосточной системы на фасаде здания. Имеет два положения:
«Труба» – крепление трубы с проскальзыванием; «Фитинг» – жёсткое крепление фитингов и труб.
0,09 100 10,4 443х318х288 Гофрокартон
18 Крепление регулируемое Крепление регулируемое Предназначено для крепления желоба на кровлях без лобовой доски.

Длина короткой части – 169 мм, длиной части – 280 мм.
0,1 60 6,3 351х286х196 Гофрокартон

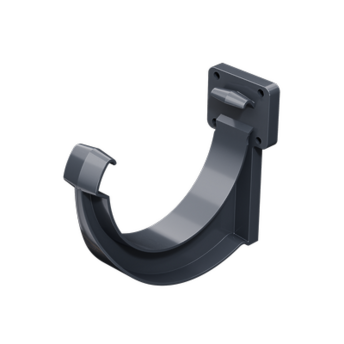

19 Кронштейн желоба Кронштейн желоба Крепление желоба на кровлях с лобовой доской либо на кровлях без лобовой доски с использованием регулируемого крепления 0,11 60 6,9 446х311х346 Гофрокартон
20 Шпилька специальная с гайкой Шпилька специальная с гайкой Крепление универсального хомута к стене здания.

Длина – 150 мм.
0,05 100 5,0 160х105х110 Гофрокартон
21 Кронштейн желоба металлический Кронштейн желоба металлический Крепление желоба на кровлях без лобовой доски.

Длина опорной части – 255 мм.
0,31 30 9,7 780х350х100 Гофрокартон

Служба технической поддержки: 8 800 100 71 45, www.docke.ru.


Скачать "Технический лист Водосточная система Döcke LUX" / 0.70mb
